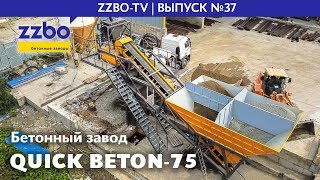

Новый компактный бетонный завод ZZBO QB-75

Бетонный завод QUICK BETON-75 – это первый компактный ленточный завод, произведенный компанией ZZBO.
QB-75 открывает новую линейку бетонных заводов производительностью 55 куб.м бетона/час, 75 куб.м бетона/час, 95 куб.м бетона/час. Это быстромонтируемые РБУ, не требующие подготовки высокопрочной поверхности для его установки, а так же с возможностью установки рамного шасси для более мобильной эксплуатации.
Приобъектный мобильный бетонный завод QUICK BETON-75, производительностью до 75 кубов бетона за час работы.
Перевозка в одном 40 тонном контейнере или еврофуре. Борта дозирующего комплекса складываются и перевозятся в отдельной транспортировочной кроватке.
Завод поставляется уже полностью готовым к работе, не требует длительной настройки и подготовки фундамента.
Устанавливается на открытой площадке, на любую плотную поверхность без подготовки или любом помещении с высотой потолка не менее 9,5 метров.
Ввод в эксплуатацию – это подключение напряжения 380 вольт и подача водоснабжения. Занимает не более двух часов!
Принцип работы в автоматическом режиме:
Инертные (песок, отсев, щебень и прочее), которые будут использоваться в производстве бетонараствора, распределяются по отсекам бункера инертных по наименованию. Количество бункеров равняется 4 шт. Таким же образом, распределяются по классу цемент в силосе, вода и добавочные вещества в расходные баки.
После выбора определенного рецепта для приготовления бетона, вводится требуемый объем (м3). После этого установка приступает к производству.
Инертные взвешиваются по отдельности по массе заданной в рецепте. Взвешивание происходит в результате открытия заслонок бункера инертных и высыпания их на весовой конвейер.
Отдозированные инертные посредством весового конвейера подаются в бетоносмеситель
Цемент, вода и различные добавки подаются в соответствующие дозаторы, где взвешиваются в зависимости от рецепта, заданного в автоматизированной системе.
После дозирования все составляющие бетонараствора по очереди, через заслонки дозаторов подаются в бетоносмеситель.
Смесь из всех компонентов перемешивается в двухвальном бетоносмесителе в течение определенного времени и в виде бетонараствора подается через сливной затвор смесителя.
Двухвальный бетоносмеситель БП-2Г-1500.
Объем 750 литров. Бетоносмеситель принудительного типа, двухвальный. С горизонтальным расположением валов. Общее количество лопастей – 14. Мощность привода смесителя 11 кВт. Вращение валов с частотой 36 оборотов в минуту.
Спицы типа «Кулак», регулировка вдоль вала. Лопасти толщиной 16 мм из износостойкого высокопрочного чугуна толщиной 16 мм, регулируемые. Позволяют настроить зазор.
Броня также из изностойкого чугуна толщиной 10 мм, сменная, крепится на болтах. Срок гарантии до износа не менее 2 лет или 40 000 кубов бетона.
Выгрузка производится через пневмозатвор Camozzi
За один цикл производится 0,5 куба бетона. Цикл длится около 40 секунд. Таким образом 1 куб бетона производится за полторы минуты работы установки QUICK BETON-75
Дозирующий бункер ДК-40QB
Обладает большой вместимостью 40 кубов инертных материалов. Это четыре бункера объемом по 10 куб. метров.
Большая загрузочная ширина бункеров — 3,5 метра Конвейер снабжен шевронной лентой и футерованным барабаном, системой антисползания и самоочистки. Конвейер весовой, на подвесных тензодатчиках CAS (Ю. Корея). Погрешность дозации 1%.
Мощность привода конвейера 18,5 кВт.
Бункера снабжены четырьмя задвижками на пневматике Camozzi. На конусе бункеров установлены восемь вибрдвигателей Oli, закрепленных на специальной платформе, закрепленной через четыре виброподушки стенки конуса бункера, воздействие вибрации на инертный материал происходит с помощью вибропластины не контактирующей со стенкой бункера. Снижено воздействие механической разрушительной силы на сварные соединения смежных конструкций.
Блок дозаторов БД-60
Блок дозаторов состоит из рамы, бункера (дозатора) цемента, дозирующего бака воды с насосом, дозирующего бака жидкостных хим. добавок. Рама сборно-сварная из стали. Дозирующий бак снизу восьмиугольной, сверху четырех угольной формы, образованный пирамидой и ее сечением, сварен из листовой стали. Бункер цемента подвешивается на трех тензодатчиках BSA-500L, также являющимися измерителями массы продукта в бункере. Опора имеет 2 отверстия для крепления тензодатчиков. Бак воды с насосом и бак хим. добавок выполнены в форме прямоугольных призм. Бак воды сварной из листовой стали, бак хим. добавок сварной из нержавеющей стали. Бак воды подвешивается по такому же принципу, как и бункер цемента. Бак хим. добавок подвешивается на одном тензодатчике BСА-100L, являющимся измерителем массы жидкостной хим. добавки. Данные с тензодатчиков обрабатываются сумматором, расположенном в распределительном шкафу. После совершения операции дозирования (наполнении баков необходимой для замеса массой цемента, воды и хим. добавки) автоматически отключается подача в баки и открываются заслонки сброса в смеситель. Далее происходит полное опустошение баков.
Силосы цемента, обвязка для силоса и шнеки всегда в наличии на складе в Златоусте! Производитель «SCUTTI» (Италия)
Система сжатого воздуха Компрессор Abac B 6000/270 CT 7,5
Состоит из итальянского поршневого компрессора Abac B 6000/270 CT 7,5 и пневмосистемы Camozzi. Производительность 827 литров в минуту, мощностью 5,5 Квт. Давление 11 атм. Ресивер 270литров. Компрессор уже встроен в раму и защищен от внешней среды и пыли.
Автоматический пульт управления ПА2.0 «одна кнопка»
С помощью системы автоматизации «ПА 2.0» можно управлять бетонным заводом, в ручном и полуавтоматическом режиме работы, используемых для отладки оборудования и отработки рецептов выпускаемой продукции. А также в автоматическом режиме по принципу «одна кнопка», позволяющем получить заданное количество бетона, по выбранному из памяти рецепту и предустановленным параметрам работы оборудования. Расширенные настройки каждого отдельного узла, помогают подстроить работу завода под необходимый технологический процесс производства и добиться максимальной производительности в конкретных условиях производства и перестроить цикл за пару минут. Парольная защита разных уровней доступа и функция создания ежедневного отчета на USB накопитель в базовой комплектации.
Возможна поставка бетонного завода в защитном покрытии цинк. Покрытие наносится методом холодного цинкования



Особенности установки
Производительность до 75 куб. метров за час работы
Двухвальный бетоносмеситель, экономия на цементе до 15% и высокое качество смеси
Перевозка в 1-ом 40 футовом контейнере или еврофуре
Устанавливается непосредственно в месте где необходим бетон
Не требует подготовки фундамента, запуск на новом месте за 1 час
Автоматическое управление по принципу нажатия 1 кнопки
Полная гарантия 2 года



Характеристики установки
Производительность, куб. метров за час55....75
Объем бункеров, куб. метров40 (4 х 10)
БетоносмесительДвухвальный БП-2Г-1500
Общая мощность, кВт80
Масса22 000 кг
Напряжение, В380
Длина, мм15400
Ширина, мм4210
Высота, мм8239



Двухвальный бетоносмеситель БП-2Г-1500
Рама опорная РО-75Л
Дозирующий комплекс ДКМ-40QB
Блок дозаторов БД-60
Компрессор Abac B 6000/270 CT 7,5
Автоматический пульт управления ПА2.0 “одна кнопка”
Операторская кабина QB
Комплект для сборки и подключения РБУ (45…144)
